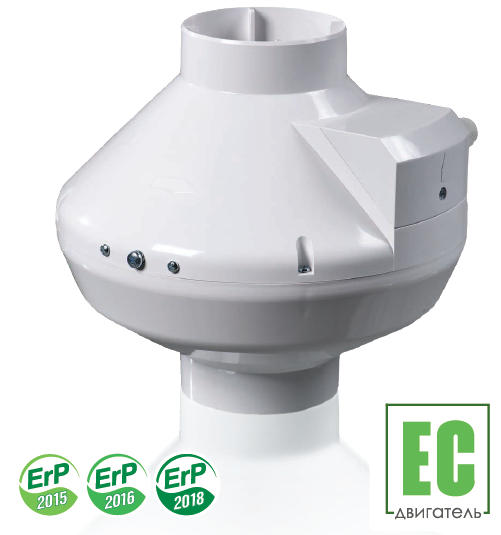

Применение
Используются в приточно-вытяжных системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемую систему вентиляции.
Является отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.
Предназначены для соединения с круглыми воздуховодами диаметром 100,125,150, 200, 250, 315 мм.
Конструкция
Корпус вентилятора изготовлен из высококачественного и высокопрочного ABC-пластика, не подвержен коррозии. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться строенным плавным регулятором скорости и шнуром питания с электрическим разъемом IEC C14 (ВК …ЕС П).
Электродвигатель
Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.
Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения (снижают потребление электроэнергии приблизительно на 35%) и при этом обеспечивают высокие аэродинамические характеристики и низкий уровень шума.
ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов).
Регулирование скорости
Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы. Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов.
Монтаж
Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом. В случае вертикального монтажа: установите сверху защитный зонт. Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов (входят в комплект поставки).
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Условное обозначение
| Серия | Диаметр воздуховода | Двигатель | Опции |
|---|---|---|---|
| ВЕНТС ВК | 100; 125; 150; 200; 250; 315 | ЕС: синхронный двигатель с электронным управлением |
У: регулятор скорости с электронным термостатом и встроенным в канал датчиком температуры, оснащенный шнуром питания с электрическим разъемом IЕС C14. Ун: регулятор скорости с электронным термостатом и наружным датчиком температуры, закрепленном на кабеле длиной 4 м, оснащенный шнуром питания с электрическим разъемом IЕС C14. П: встроенный плавный регулятор скорости и шнур питания с электрическим разъемом IEC С14. Р: кабель питания с электрическим разъемом IEC С14. |
Габаритные размеры вентиляторов
| Тип | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| ØD | ØD1 | B | L | L1 | L2 | L3 | ||
| ВК 100 EC | 100 | 250 | 270 | 230 | 30 | 27 | 30 | 2,0 |
| ВК 125 EC | 125 | 250 | 270 | 220 | 30 | 27 | 30 | 2,2 |
| ВК 150 EC | 150/160 | 300 | 310 | 286 | 30 | 30 | 30 | 2,5 |
| ВК 200 EC | 200 | 340 | 354 | 276 | 30 | 30 | 40 | 3,0 |
| ВК 250 EC | 250 | 340 | 354 | 265 | 30 | 30 | 40 | 4,3 |
| ВК 315 ЕС | 315 | 400 | 414 | 276 | 40 | 55 | 40 | 4,9 |
Технические характеристики
| ВК 100 EC | ВК 125 EC | ВК 150 EC | ВК 200 EC | ВК 250 EC | ВК 315 EC | |
|---|---|---|---|---|---|---|
| Напряжение, В (50/60 Гц) | 1~230 | |||||
| Потребляемая мощность, Вт | 82 | 84 | 82 | 84 | 165 | 165 |
| Ток, А | 0,62 | 0,64 | 0,63 | 0,64 | 1,10 | 1,15 |
| Макс. расход воздуха, м3/ч | 340 | 420 | 630 | 885 | 1250 | 1500 |
| Частота вращения, мин-1 | 3400 | 3600 | 3400 | 2700 | 2600 | 2500 |
| Уровень звукового давления на расст. 3 м, дБА | 40 | 42 | 45 | 47 | 48 | 48 |
| Температура перемещаемого воздуха, °С | -25...+60 | -25...+60 | -25...+60 | -25...+60 | -25...+60 | -25...+60 |
| Класс энергоэффективности | B | - | ||||
| Защита | IPX4 | |||||
| Точка | Мощность, Вт | |||||
|---|---|---|---|---|---|---|
| ВК 100 EC | ВК 125 EC | ВК 150 EC | ВК 200 EC | ВК 250 EC | ВК 315 EC | |
| 1 | 82 | 84 | 82 | 84 | 152 | 149 |
| 2 | 82 | 82 | 82 | 84 | 161 | 164 |
| 3 | 81 | 82 | 82 | 83 | 165 | 165 |
| 4 | 81 | 81 | 82 | 82 | 154 | 158 |
| 5 | 51 | 51 | 54 | 51 | 121 | 94 |
| 6 | 50 | 50 | 57 | 54 | 131 | 106 |
| 7 | 45 | 48 | 53 | 58 | 140 | 112 |
| 8 | 40 | 45 | 49 | 55 | 125 | 104 |
| 9 | 32 | 31 | 32 | 28 | 76 | 74 |
| 10 | 30 | 30 | 33 | 32 | 83 | 83 |
| 11 | 28 | 29 | 31 | 32 | 89 | 90 |
| 12 | 25 | 24 | 27 | 31 | 78 | 84 |
| 13 | 17 | 18 | 17 | 16 | 37 | 37 |
| 14 | 16 | 17 | 17 | 18 | 40 | 39 |
| 15 | 15 | 16 | 17 | 18 | 43 | 45 |
| 16 | 13 | 14 | 16 | 17 | 38 | 41 |
| 17 | 8 | 8 | 9 | 8 | 16 | 17 |
| 18 | 8 | 8 | 9 | 8 | 17 | 19 |
| 19 | 7 | 7 | 8 | 9 | 18 | 19 |
| 20 | 6 | 7 | 8 | 8 | 16 | 17 |
График производительности
Вариант применения
