Характеристики

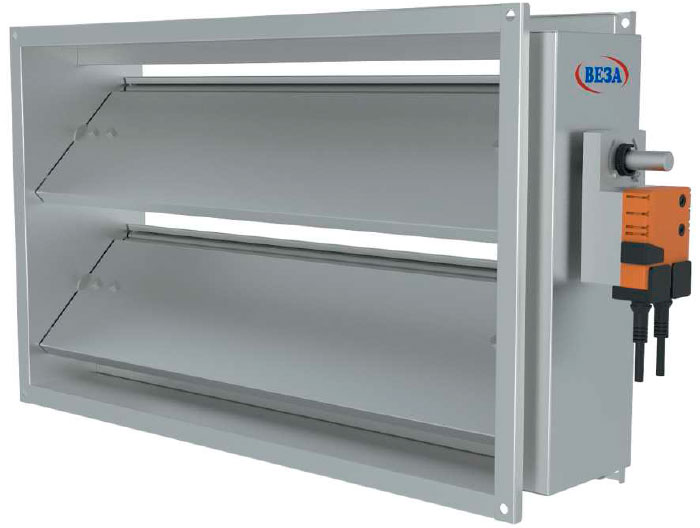

Клапан имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, выполненных из оцинкованной стали.
В местах сопряжения лопаток установлен специальный уплотнитель.
Приводная кинематическая схема данного клапана представляет собой систему рычагов и тяг, обеспечивающую параллельное раскрытие лопаток.
Клапаны имеют фиксированный типоразмерный ряд рабочих сечений соответствующий европейскому типоразмерному ряду канального оборудования.
В качестве исполнительного механизма может поставлятся:
► без привода (под привод);
► ручной привод для местного ручного управления;
► электропривод для дистанционного управления клапаном.
Для воздушных клапанов используют приводы «открыто-закрыто» или с пружинным возвратом плавного регулирования или двухпозиционные, 220 В или 24 В.
При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации.
Применение
► предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования;
► может использоваться для рециркуляционного воздуха;
► применяют для герметизации внутреннего объема вентиляционных сетей;
► обрабатываемый воздух должен быть подготовлен, не должен содержать твердые, волокнистые, клейкие или агрессивные примеси;
► применение клапана для наружного исполнения должно учесть защиту клапана от возможного обмерзания лопаток;
► допустимая температура перемещаемого воздуха от – 30 °С до +50 °С.
