Назначение
Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.
Для перемещения газовоздушных смесей с температурой до 400 °С и до 600 °С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАН-ДУ.
Вентиляторы по 5-й конструктивной схеме изготавливают четырех типоразмеров: 6,3; 8; 10; 12,5
Вентиляторы выпускают по ТУ 4861-104-40149153-2007. Вентиляторы сертифицированы и аттестованы для использования во взрывоопасных производствах.
Вентиляторы по 1-й конструктивной схеме изготавливают шестнадцати типоразмеров: 2,5; 2,8; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5; 14
Выпускают вентиляторы следующих исполнений:
- общепромышленные (Н)
- теплостойкие (Ж)
- коррозионностойкие (К1)
- коррозионно-теплостойкие (К1Ж)
- взрывозащищенные (В) — только по 1-й конструктивной схеме
- взрывозащищенные теплостойкие (ВЖ) — только по 1-й конструктивной схеме
- взрывозащищенные коррозионностойкие (ВК1; ВК3) — только по 1-й конструктивной схеме
- взрывозащищенные коррозионно)теплостойкие (ВК1Ж) — только по 1-й конструктивной схеме
- сейсмостойкие (С) — для каждого из выше перечисленных исполнений
Конструкция

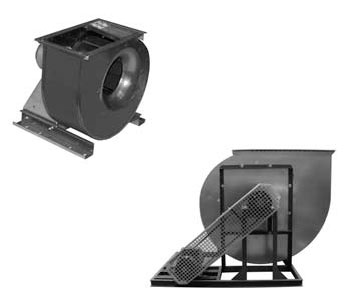

Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы. Спиральный корпус — поворотный. Вентиляторы изготавливают по 1-й и 5-й конструктивной схеме согласно ГОСТ 5976.
Вентиляторы по 1-й конструктивной схеме (с непосредственным соединением с двигателем) имеют две модификации ВРАН6 и ВРАН9, отличающиеся количеством лопаток рабочего колеса. Вентиляторы по 5-й конструктивной схеме (с ременным приводом) имеют одну модификацию — ВРАН9.
Для ВРАН9 по 1-й конструктивной схеме предложена комплектация двигателями, позволяющими осуществлять частотное регулирование скорости вращения (исполнение 1П).
Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.
Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25…30 дБ на расстоянии 5 м.
Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.
Эксплуатация
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.
Условия эксплуатации:
- температура окружающей среды
- от минус 45 до +40 °С для умеренного климата,
- от минус 60 до +40 °С для умеренного и холодного климата,
- от минус 10 до +50 °С для тропического климата;
- среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
